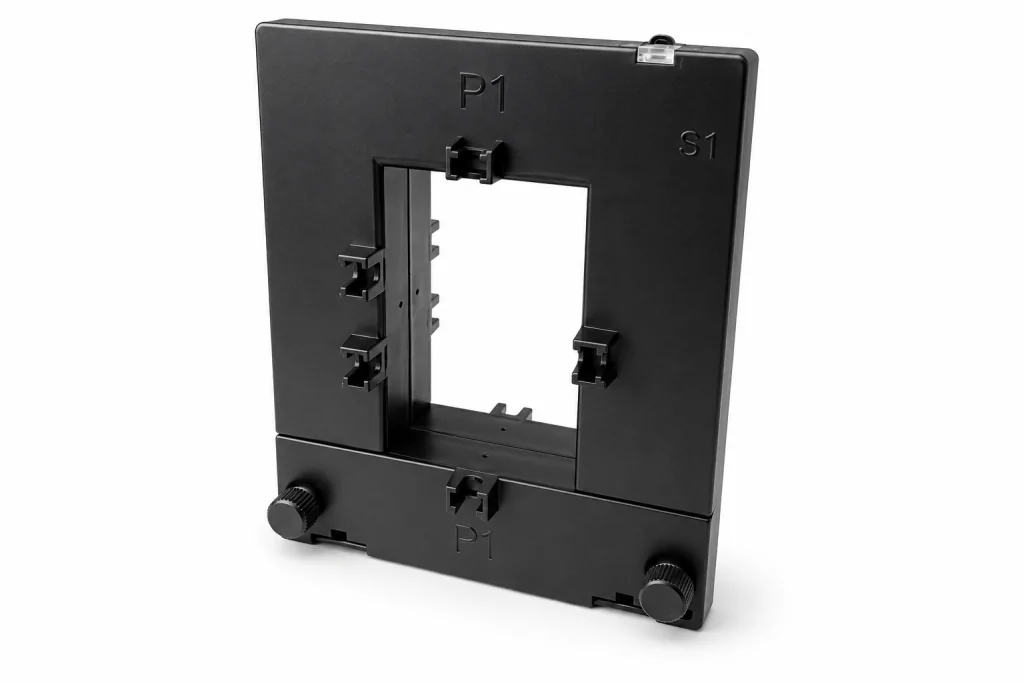

Transformador de Corrente – Modelo PL-04 Bipartido

O PL-04 é um transformador de corrente bipartido, desenvolvido especialmente para facilitar a instalação em redes elétricas já existentes, sem a necessidade de desconexão de cabos ou interrupção do circuito de barras. Essa característica proporciona agilidade, economia de tempo e redução de custos durante a montagem.

Projetado com abertura simples e segura, o PL-04 pode ser instalado sem interrupção do fornecimento de energia (desde que os circuitos secundários estejam corretamente jumpeados), sendo uma solução prática, eficiente e em conformidade com a norma IEC 60044-1.

Principais características:

✔ Modelo bipartido  – ideal para retrofit e instalações energizadas
✔ Correntes primárias disponíveis: de 100/5A até 5000/5A
✔ Diversas janelas de medição, adaptadas conforme a relação de corrente
✔ Material do invólucro: Termoplástico resistente
✔ Tensão máxima de serviço: 720Vca
✔ Frequência de operação: 50/60Hz
✔ Fator térmico nominal: 1,2 In
✔ Corrente térmica de curto prazo (Ith): 60 In por 1s
✔ Corrente dinâmica (Id): 160 In por 0,5s
✔ Tensão de isolação: 3kV
✔ Temperatura de operação: -10°C a 50°C

Dimensões da janela de acordo com a relação:

• 20 x 30mm: 100/5A até 200/5A

• 50 x 80mm: 250/5A até 600/5A

• 80 x 80mm: 800/5A e 1000/5A

• 80 x 120mm: 1200/5A até 2000/5A

• 80 x 160mm: 2500/5A até 5000/5A

Aplicações:

O PL-04 é amplamente utilizado para medições de corrente e potência em:
🔹 Painéis elétricos de média e alta capacidade
🔹 Subestações compactas
🔹 Equipamentos industriais de grande porte
🔹 Projetos de monitoramento energético
🔹 Ambientes comerciais e industriais com alta demanda

Monitoramento:

Compatível com os medidores da Polus, o PL-04 permite o monitoramento confiável de corrente, potência e consumo de energia em kWh, com alta precisão e estabilidade de leitura.
